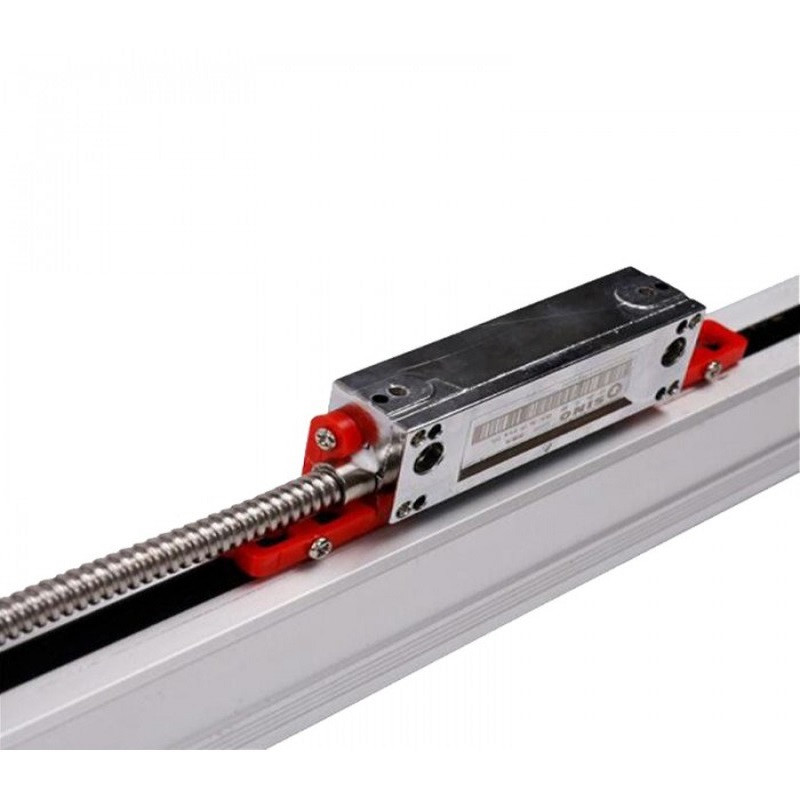

خط کش دیجیتال مدل W- 650 سینو

خط کش دیجیتال Sino

خط‌کش دیجیتال (Linear Encoder)   به ابزاری اطلاق می‌گردد که می تواند میزان جابجایی ماشین را با دقت میکرون اندازه‌گیری نموده و بصورت سیگنال‌های الکترونیکی به نمایشگر یا کنترلر دستگاه انتقال دهد و جهت اندازه گیری دقیق  جابجایی روی ماشین آلات صنعتی مناسب می باشد.

(روتاری انکودر ها نیز هم خانواده خط کش های  دیجیتال هستند که میزان جابجایی دورانی را اندازه می گیرند) .

خط کش دیجیتال  میزان  جابجایی  را  اندازه گیری   می کند  ولی نمایش نمی دهد خروجی خط کش دیجیتال به نمایشگر دیجیتال یا DRO   وصل می شود . نمایشگر میزان جابجایی نشان می دهد.همواره جهت اتصال یک خط‌کش به نمایشگر یا کنترلر بایستی به همخوانی مشخصات آنها توجه نمود . در بسیاری از نمایشگرها و کنترلر های جدید امکان معرفی برخی از مشخصات خط‌کش فراهم شده ولی با این وجود بایستی آیتم های فوق مد نظر قرار گیرد .

خط‌کش‌های دیجیتال با طول‌های مختلف‌‌ (از چند‌سانتی‌متر تا حدود یکصد متر) و با تکنولوژی های مختلف (نوری ، مغناطیسی و…)و با ولتاژهای تغذیه متفاوت (پنج ولت ، 12 ولت ، 24 ولت و …) و شکل موج های مختلف سیگنال خروجی (مربعی ، سینوسی و …) و شکل های مختلف فیزیکی عرضه می‌گردد.

سیگنال‌های خروجی از خط‌کش دیجیتال یا به نمایشگرها متصل می‌شوند تا در آن پردازش شده و مستقیما نمایش داده‌شوند و یا اینکه وارد کنترلر‌ها (سی ان سی ، پی ال سی و….) شده و جهت تحلیل میزان جابجایی ، اندازه گیری سرعت و شتاب و … بکار می‌روند .

خط کش های دیجیتال علاوه بر نمایش میزان جابجایی( یا همان ابعاد قطعه کار ) با دقت میکرون می توانند اندازه ها را برحسب میلیمتر یا اینج ، چند صفحه مختصات یا چندین حافظه ، تقسیم دایره ای یا صفحه تقسیم ، تقسیم بندی روی  خطوط مورب ، پیدا کردن  وسط  قطعه کار،؛  اندازه گیری  بصورت مطلق  و افزایشی  ، نمایش  بصورت  قطری   یا   شعاعی  ( در سپورت دستگاه تراش)، ماشین  حساب، LINEAR ERROR CORRECTION   ( خطا های دستگاه را پوشش می دهد )، حفظ مقدار محور ها با قطع برق ( اندازه ها  و  حافظه ها با قطع و وصل برق حفظ می شود ) البته بسته به مارک نمایشگر ها ممکن است ای قابلیت ها افزایش و یا کاهش یابد .

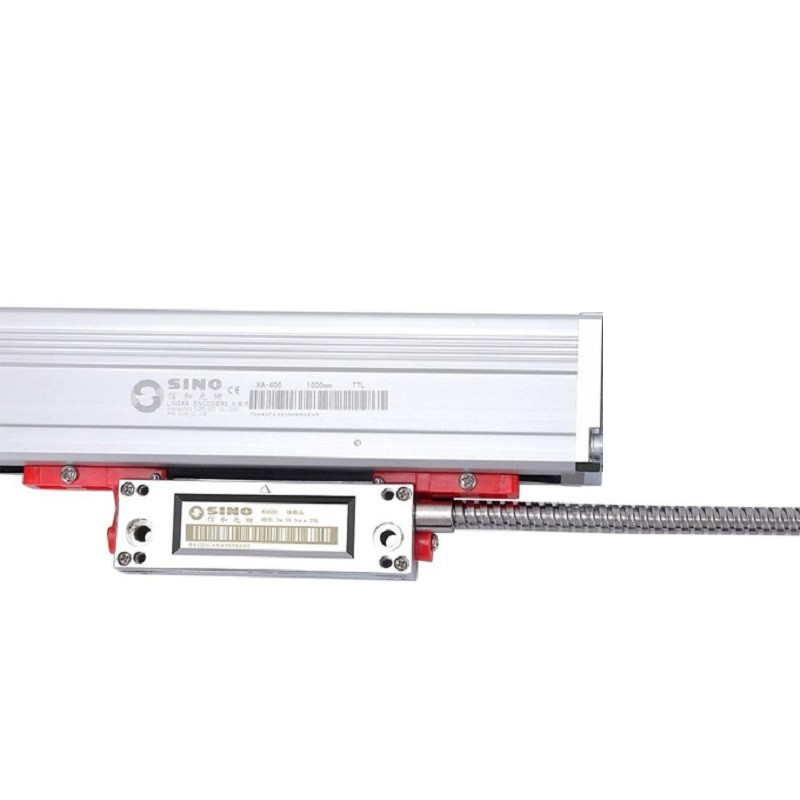

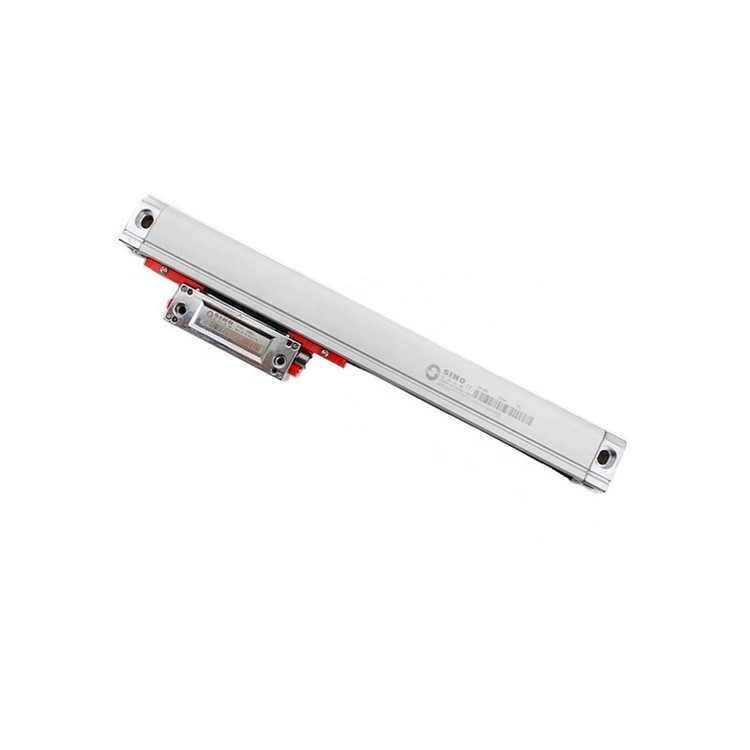

شرکت سینو SINO چین، بهترین شرکت تولید کننده خط کش دیجیتال در کشور چین است . خط کش های تولیدی این شرکت از نوع نوری و دارای استاندارد CE اروپا می باشد . خط کش های 300KA , 200KA , 600KA  و 500KA از تولیدات این شرکت می باشد . شرکت سینو SINO نمایشگرهای مناسب با این خط کش ها را نیز تولید می کند.
