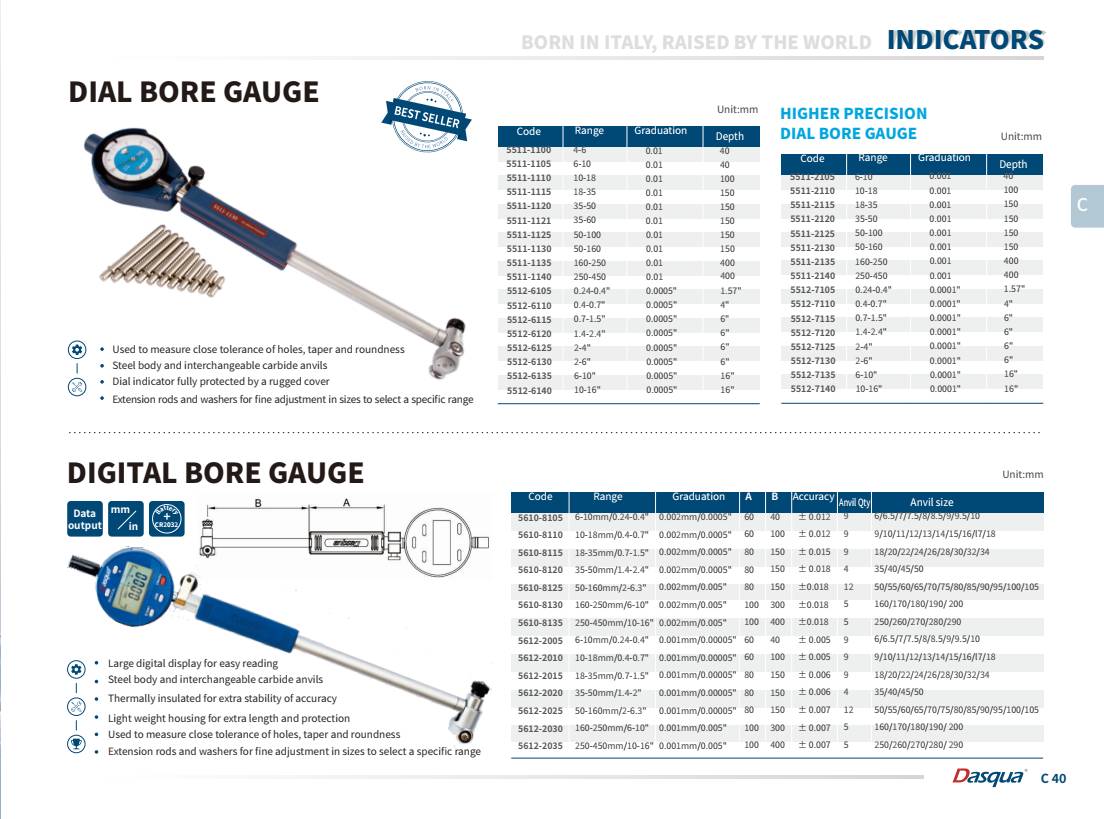

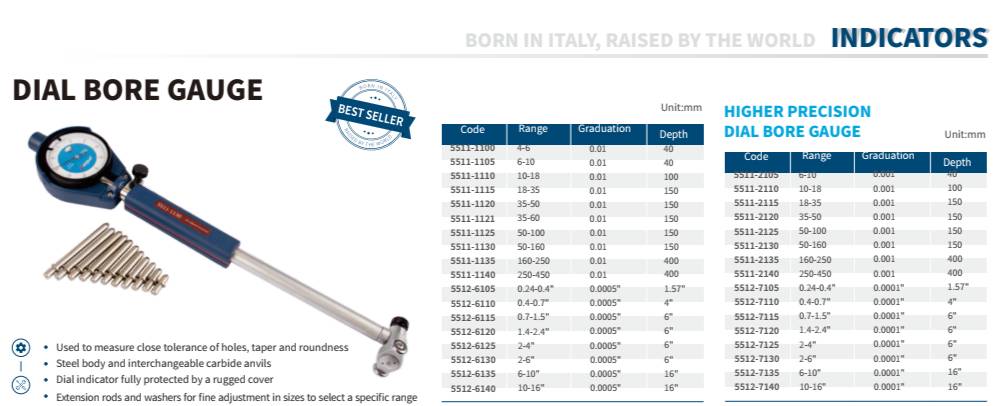

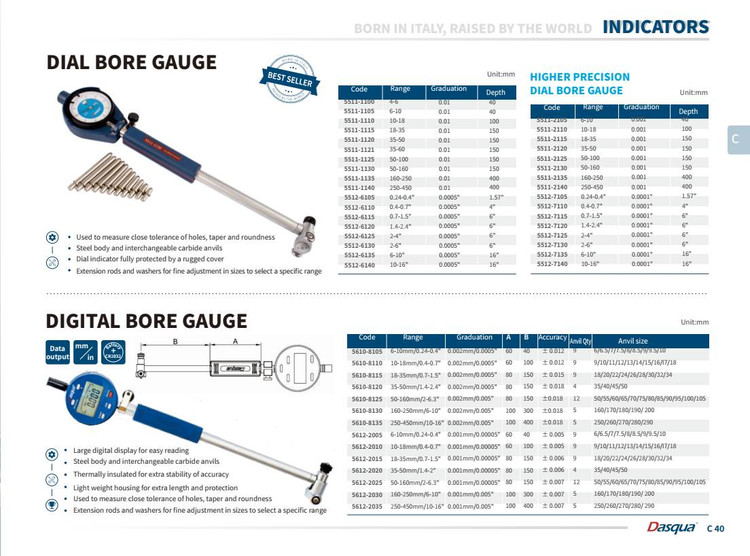

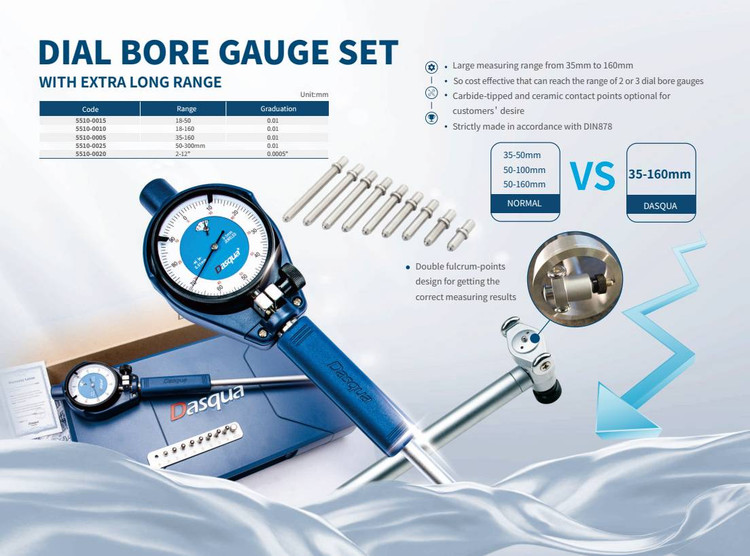

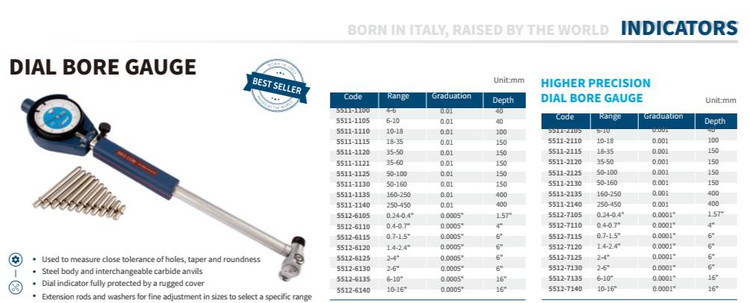

گيج داخل سيلندر ساعتی 160-50 میلی متر با پراب های سراميکی داسکوا (Dasqua) مدل 5511-1130-B

معرفی و توضیح کلی محصول گيج داخل سيلندر ساعتی 160-50 میلی متر با پراب های سراميکی داسکوا (Dasqua) مدل 5511-1130-B

گيج داخل سيلندر ساعتی 160-50 میلی متر داسکوا مدل 5511-1130-B یک ابزار اندازه‌گیری دقیق برای کنترل قطر داخلی قطعات در بازه 50 تا 160 میلی‌متر است. این ابزار که با نام Dial Bore Gauge نیز شناخته می‌شود، برای اندازه‌گیری اختلاف قطر نسبت به مقدار مرجع طراحی شده و در فرآیندهای ماشین‌کاری دقیق نقش مهمی دارد.

در کارگاه‌های تراشکاری و واحدهای کنترل کیفیت، زمانی که بحث بررسی بیضی بودن، مخروطی شدن یا انحراف قطر داخلی مطرح می‌شود، استفاده از گيج داخل سيلندر ساعتی به‌مراتب دقیق‌تر و مطمئن‌تر از کولیس یا حتی اندازه‌گیری مستقیم با میکرومتر داخل‌سنج است. این مدل از برند معتبر Dasqua با پراب‌های سرامیکی عرضه شده که دوام و پایداری اندازه‌گیری را افزایش می‌دهد.

ویژگی‌های فنی و طراحی گيج داخل سيلندر ساعتی داسکوا مدل 5511-1130-B

این گيج داخل سيلندر بازه اندازه‌گیری 50 تا 160 میلی‌متر را پوشش می‌دهد و برای سیلندرها و سوراخ‌های نسبتاً متوسط تا بزرگ مناسب است. طراحی سه‌نقطه‌ای تماس در کنار ساعت اندیکاتور دقیق، امکان تشخیص کمترین تغییرات ابعادی را فراهم می‌کند.

سیستم اندازه‌گیری این ابزار به‌صورت مقایسه‌ای عمل می‌کند؛ یعنی ابتدا با استفاده از رینگ گیج یا میکرومتر خارج‌سنج تنظیم می‌شود و سپس اختلاف اندازه داخلی قطعه نسبت به مقدار مرجع روی صفحه ساعت نمایش داده می‌شود. همین ویژگی باعث می‌شود کنترل تلرانس‌های دقیق در محدوده صدم میلی‌متر به‌راحتی انجام شود.

حرکت روان مکانیزم داخلی و فنر با نیروی یکنواخت نیز کمک می‌کند که خطای اپراتوری کاهش پیدا کند و تکرارپذیری اندازه‌گیری بالا باشد.

جنس و متریال ساخت گيج داخل سيلندر ساعتی داسکوا

در مدل 5511-1130-B از پراب‌های سرامیکی مقاوم در برابر سایش استفاده شده است. سرامیک صنعتی نسبت به فولاد سخت‌کاری شده مقاومت سایشی بالاتری دارد و در تماس‌های مکرر با سطوح داخلی سخت‌کاری شده یا پرداخت‌شده، دیرتر دچار خوردگی یا تغییر ابعاد می‌شود.

بدنه اصلی از آلیاژ مقاوم و ماشین‌کاری دقیق ساخته شده تا در برابر ضربه‌های جزئی کارگاهی و تغییرات دمایی پایدار بماند. میله‌های افزایش طول نیز با دقت بالا سنگ‌خورده‌اند تا کمترین لقی در مجموعه وجود داشته باشد. این موضوع برای ابزارهای اندازه‌گیری داخل سیلندر اهمیت زیادی دارد، چون کوچک‌ترین لقی می‌تواند نتیجه اندازه‌گیری را تحت تأثیر قرار دهد.

کاربردهای گيج داخل سيلندر ساعتی Dasqua مدل 5511-1130-B در صنایع مختلف

گيج داخل سيلندر ساعتی 160-50 میلی متر در صنایع زیر کاربرد گسترده دارد:

• ماشین‌کاری قطعات موتور و بلوک سیلندر

• تولید قطعات هیدرولیکی و پنوماتیکی

• صنایع خودروسازی

• ساخت قالب و قطعات صنعتی دقیق

• واحدهای کنترل کیفیت و آزمایشگاه‌های اندازه‌گیری

در عملیات هونینگ، بورینگ و سنگ‌زنی داخلی، این ابزار برای کنترل نهایی قطر و بررسی یکنواختی سطح داخلی استفاده می‌شود. اپراتور با حرکت نوسانی ملایم داخل سوراخ، کوچک‌ترین مقدار عقربه را به‌عنوان قطر واقعی ثبت می‌کند.

مزایای گيج داخل سيلندر ساعتی داسکوا مدل 5511-1130-B نسبت به مدل‌های مشابه

در مقایسه با مدل‌های دارای پراب فولادی، نسخه دارای پراب سرامیکی دوام بیشتری دارد و برای استفاده مداوم در تیراژ بالا مناسب‌تر است. همچنین برند داسکوا به دلیل کنترل کیفیت دقیق در تولید ابزارهای اندازه‌گیری، تکرارپذیری و دقت قابل اعتمادی ارائه می‌دهد.

از طرف دیگر، بازه 50 تا 160 میلی‌متر یک محدوده کاربردی و پرمصرف در صنایع عمومی محسوب می‌شود؛ بنابراین این مدل می‌تواند بخش زیادی از نیاز کارگاه را پوشش دهد بدون اینکه نیاز به خرید چند ابزار مجزا باشد.

نکات مهم قبل از خرید گيج داخل سيلندر ساعتی Dasqua مدل 5511-1130-B

• این گيج داخل سيلندر ساعتی به‌صورت مقایسه‌ای کار می‌کند و برای استفاده نیاز به ابزار مرجع (رینگ گیج یا میکرومتر دقیق) دارید.

• دقت نهایی اندازه‌گیری به نحوه تنظیم اولیه وابسته است.

• برای نگهداری بهتر، ابزار باید در جعبه محافظ و محیط خشک نگهداری شود.

• اگر محدوده کاری شما خارج از بازه 50 تا 160 میلی‌متر است، باید مدل مناسب همان بازه را انتخاب کنید.

توجه به این نکات باعث می‌شود بیشترین بهره‌وری را از ابزار داشته باشید و خطای اندازه‌گیری به حداقل برسد.
